[實體化×實現×實踐]→（設計）

這一篇開始記錄立體模型的建立過程。

建模的時候，並沒有特別架設燈光，所以完全以Auto CAD預設的燈光照明，
燈光方向就是觀看者眼睛的位置照向螢幕，神奇吧！眼睛變燈光～～
材質的部分還沒上，所以只是單純的模型，但為了配置與規劃方便，物品都設定為接近日後材質的顏色。

天花板的和地板—

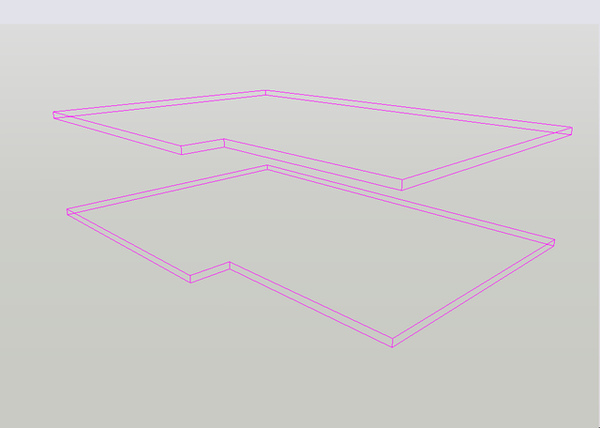

這張圖是物件的立體線性模型，因為是透視圖，所以平行的邊看起來不平行，就是會歪歪的啦！

這就是把線架構圖進行彩現之後所得到的結果，沒有上材質，所以算圖速度非常快。

加上樑、柱了以後的線架構圖—

因為量的部分是畫好平面圖、修剪後一次進行按拉（presspull）所以接合的地方沒有重疊。
但樑、柱因為本來就是不一樣的東西，所以兩個東西交會的地方會有重疊，在算圖之後會很清楚—

可以仔細看一下左邊數來第三根柱子，上半端與樑重疊，下端與地板重疊，所以顏色顯示上都有些交錯。
不知道是不是因為顯示卡的問題還是D3d、OpenGL之間的差異造成這樣的問題，
但是這樣的結果很明顯的會在日後上材質、算圖之後因為同樣的座標上有兩種材質而亂掉、出錯。

加上了牆面之後—

線架構圖會讓人看到眼花，不過這樣的顯示方法對硬體的負擔比較低，而且也可以用隱藏線架構顯示，減少不必要的線條。
另一方面，這樣的結果是先把所有的牆面按拉出來，再依照門、窗的位置，製作方塊，進行布林運算的差集，
然後再把要拉出來的地方，像陽台、主臥室的窗台依規格製作後，進行聯集之後的結果。

算圖之後...

可能這樣就看的比較清楚。
把門跟窗戶的位置都設定好，到時候就直接移到適當的位置就可以了。

到目前為止，跟之前用3ds Max建模的結果都差不了多少。
